QW型潜水式无堵塞排污泵

产品简介

---

中成泵业潜水排污泵、潜水污水泵、QW潜污泵品牌厂家为您提供潜水排污泵、潜水污水泵、QW潜污泵型号,选型,视频等技术服务:021-66519999。

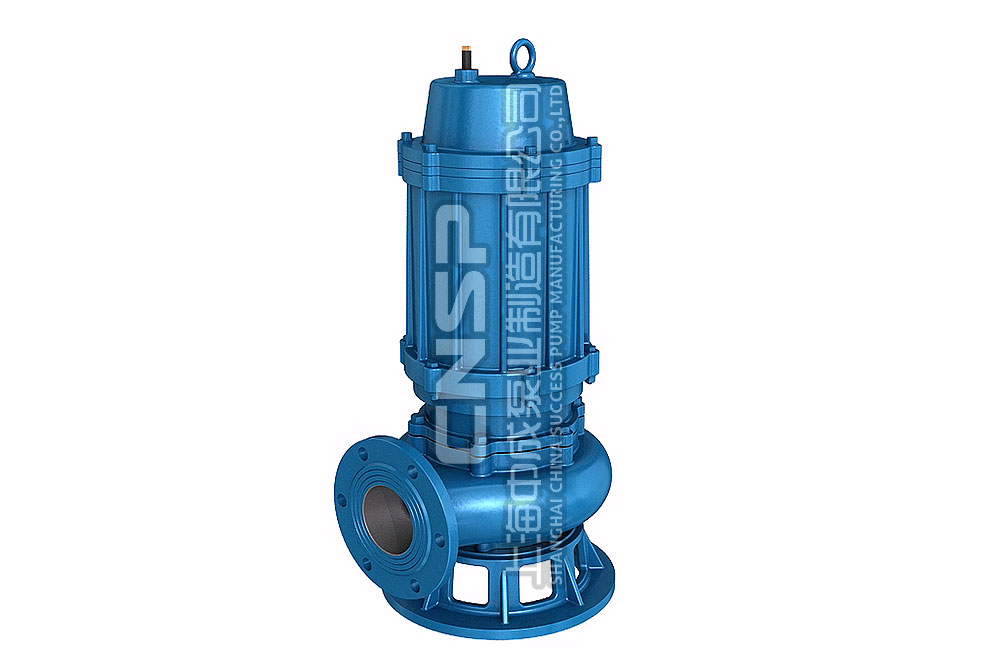

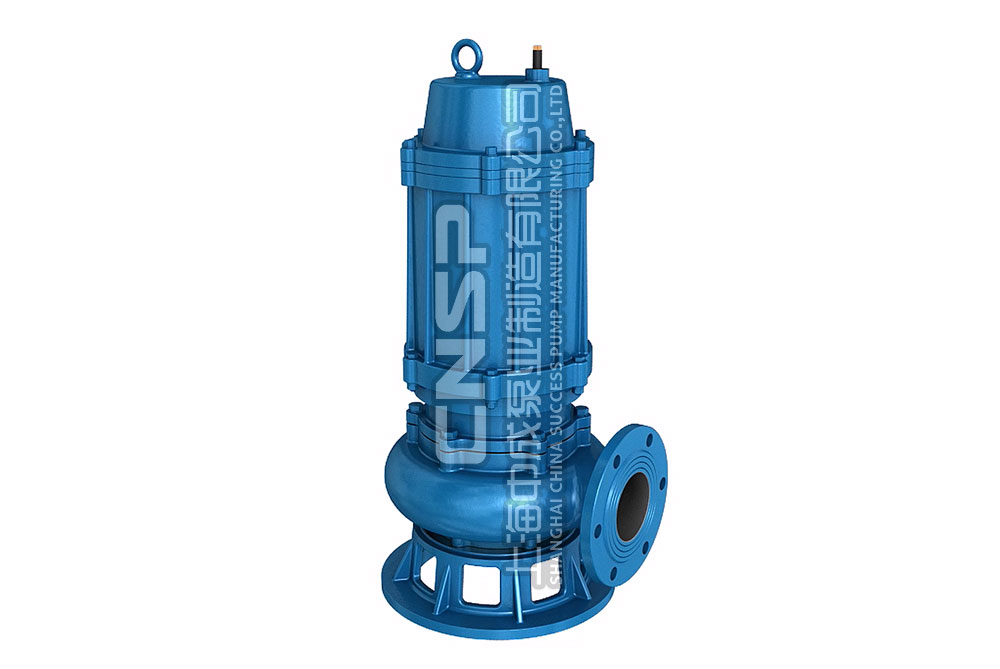

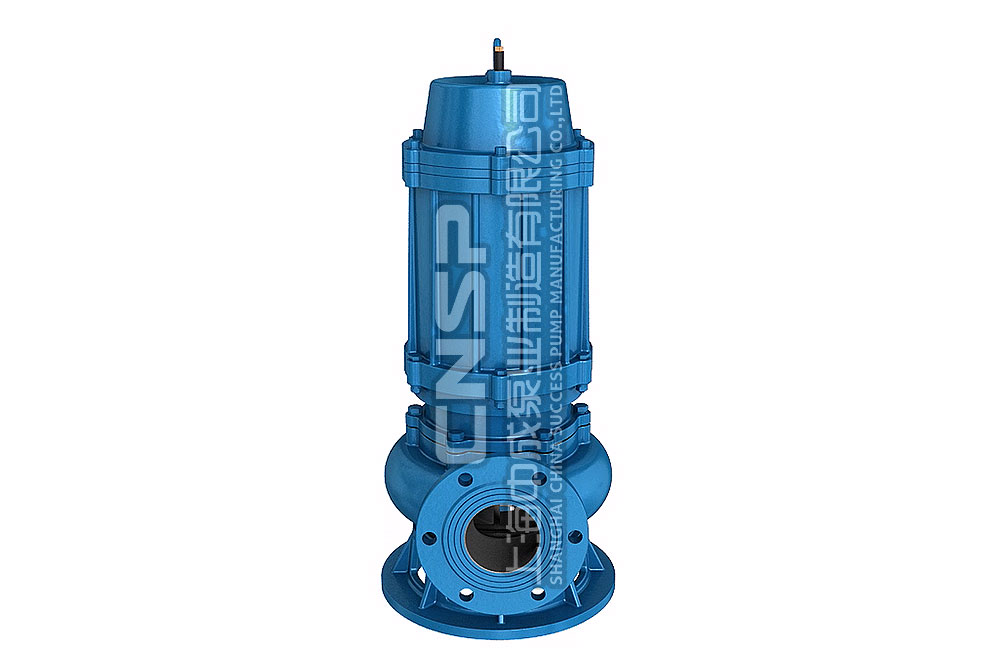

QW型潜水式无堵塞排污泵具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。

该系列潜水排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

适用范围

QW型潜水污水泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，QW潜污泵也可用于抽送清水及带腐蚀性介质。

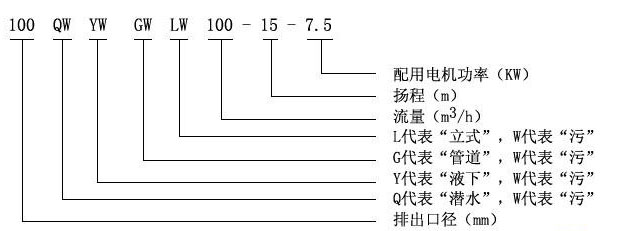

型号意义

---

产品优势

---

1. 采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。
2. 机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
3. 整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
4. 该泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。
5. 可根据用户需要配备全自动控制柜，对泵的漏水、漏电过载及超温等进行自动保护，提高了产品的安全性与可靠性。
6. 浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用方便。
7. QW潜污泵可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。
8. 有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。

选型范围

---

• 口径范围 : 25-500(mm)
• 流量范围 : 8-2600(m3/h)
• 扬程范围 : 7-36(m)

性能参数本数据仅供参考，请以实际订货为准！

---

型　　号	口　径 (mm)	流　量 (m3/h)	扬　程 (m)	功　率 (kw)	转　速 (r/min)	效　率 (%)
QW25-8-15-1.1	25	8	15	1.1	2825	38.5
QW32-12-15-1.1	32	12	15	1.1	2825	40
QW40-15-15-1.5	40	15	15	1.5	2840	45.1
QW40-15-30-2.2	40	15	30	2.2	2840	48
QW50-20-7-0.75	50	20	7	0.75	1390	54
QW50-10-10-0.75	50	10	10	0.75	1390	56
QW50-20-15-1.5	50	20	15	1.5	2840	55
QW50-15-25-2.2	50	15	25	2.2	2840	56
QW50-18-30-3	50	18	30	3	2880	58
QW50-25-32-5.5	50	25	32	5.5	2900	53
QW50-20-40-7.5	50	20	40	7.5	2900	55
QW65-25-15-2.2	65	25	15	2.2	2840	52
QW65-37-13-3	65	37	13	3	2880	55
QW65-25-30-4	65	25	30	4	2890	58
QW65-30-40-7.5	65	30	40	7.5	2900	56
QW65-35-50-11	65	35	50	11	2930	60
QW65-35-60-15	65	35	60	15	2930	63
QW80-40-7-2.2	80	40	7	2.2	1420	52
QW80-43-13-3	80	43	13	3	2880	50
QW80-40-15-4	80	40	15	4	2890	57
QW80-65-25-7.5	80	65	25	7.5	2900	56
QW100-80-10-4	100	80	10	4	1440	62
QW100-110-10-5.5	100	110	10	5.5	1440	66
QW100-100-15-7.5	100	100	15	7.5	1440	67
QW100-85-20-7.5	100	85	20	7.5	1440	68
QW100-100-25-11	100	100	25	11	1460	65
QW100-100-30-15	100	100	30	15	1460	66
QW100-100-35-18.5	100	100	35	18.5	1470	65
QW125-130-15-11	125	130	15	11	1460	62
QW120-130-20-15	125	130	20	15	1460	63
QW150-145-9-7.5	150	145	9	7.5	1440	63
QW150-180-15-15	150	180	15	15	1460	65
QW150-180-20-18.5	150	180	20	18.5	1470	75
QW150-180-25-22	150	180	25	22	1470	76
QW150-130-30-22	150	130	30	22	1470	75
QW150-180-30-30	150	180	30	30	1470	73
QW150-200-30-37	150	200	30	37	1480	70
QW200-300-7-11	200	300	7	11	970	73
QW200-250-11-15	200	250	11	15	970	74
QW200-400-10-22	200	400	10	22	1470	76
QW200-400-13-30	200	400	13	30	1470	73
QW200-250-15-18.5	200	250	15	18.5	1470	72
QW200-300-15-22	200	300	15	22	1470	73
QW200-250-22-30	200	250	22	30	1470	71
QW200-350-25-37	200	350	25	37	1980	75
QW200-400-30-55	200	400	30	55	1480	70
QW250-600-9-30	250	600	9	30	980	74
QW250-600-12-37	250	600	12	37	1480	78
QW250-600-15-45	250	600	15	45	1480	75
QW250-600-20-55	250	600	20	55	1480	73
QW250-600-25-75	250	600	25	75	1480	73
QW300-800-12-45	300	800	12	45	980	76
QW300-500-15-45	300	500	15	45	980	70
QW300-800-15-55	300	800	15	55	980	73
QW300-600-20-55	300	600	20	55	980	75
QW300-800-20-75	300	800	20	75	980	78
QW300-950-20-90	300	950	20	90	980	80
QW300-1000-25-110	300	1000	25	110	980	82
QW350-1100-10-55	350	1100	10	55	980	84.5
QW350-1500-15-90	350	1500	15	90	980	82.5
QW350-1200-18-90	350	1200	18	90	980	83.1
QW350-1100-28-132	350	1100	28	132	740	83.2
QW350-1000-36-160	350	1000	36	160	740	78.5
QW400-1500-10-75	400	1500	10	75	980	82.1
QW400-2000-15-132	400	2000	15	132	740	85.5
QW400-1700-22-160	400	1700	22	160	740	82.1
QW400-1500-26-160	400	1500	26	160	740	83.5
QW400-1700-30-200	400	1700	30	200	740	83.5
QW400-1800-32-250	400	1800	32	250	740	82.1
QW500-2500-10-110	500	2500	10	110	740	82
QW500-2600-15-160	500	2600	15	160	740	83
QW500-2400-22-220	500	2400	22	220	740	84
QW500-2600-24-250	500	2600	24	250	740	82



结构图纸

---

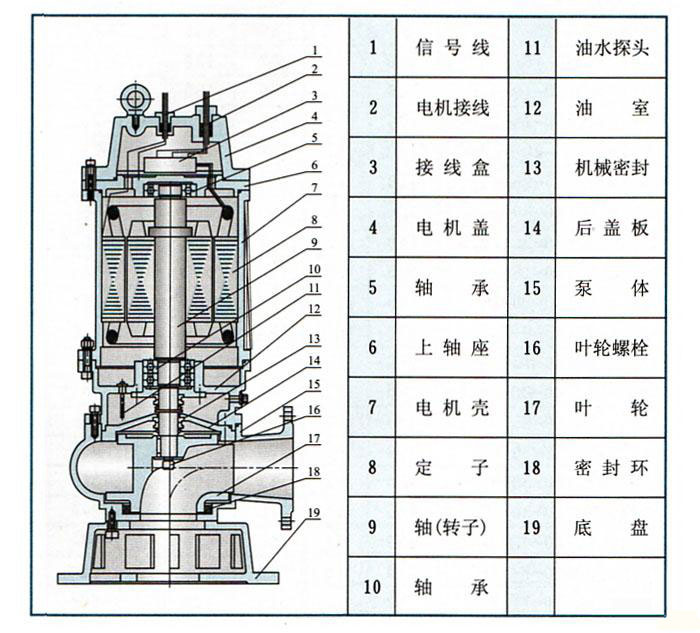

结构说明

WQ型无堵塞潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔幵，属机电一体化产品，?电机与泵合用同一轴(转子)整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行安全可靠。其主要部件作用如下：

• 信号线1：配备全保水泵控制柜，对泵实行全方位保护，包括漏水、断相、短路、过热、电机过载等项目。
• 电机定子8：采用B级或F级绝缘。
• 漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。
• 机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。
• 叶轮17：叶轮采用单流道或双流逍结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。
• 泵体15：与叶轮配用，使得泵具有高的效率。
• 密封环18：装在泵体口环处，当叶轮闪运转而使口环处磨损，可更换密封环.以保证泵以更佳效率运行。

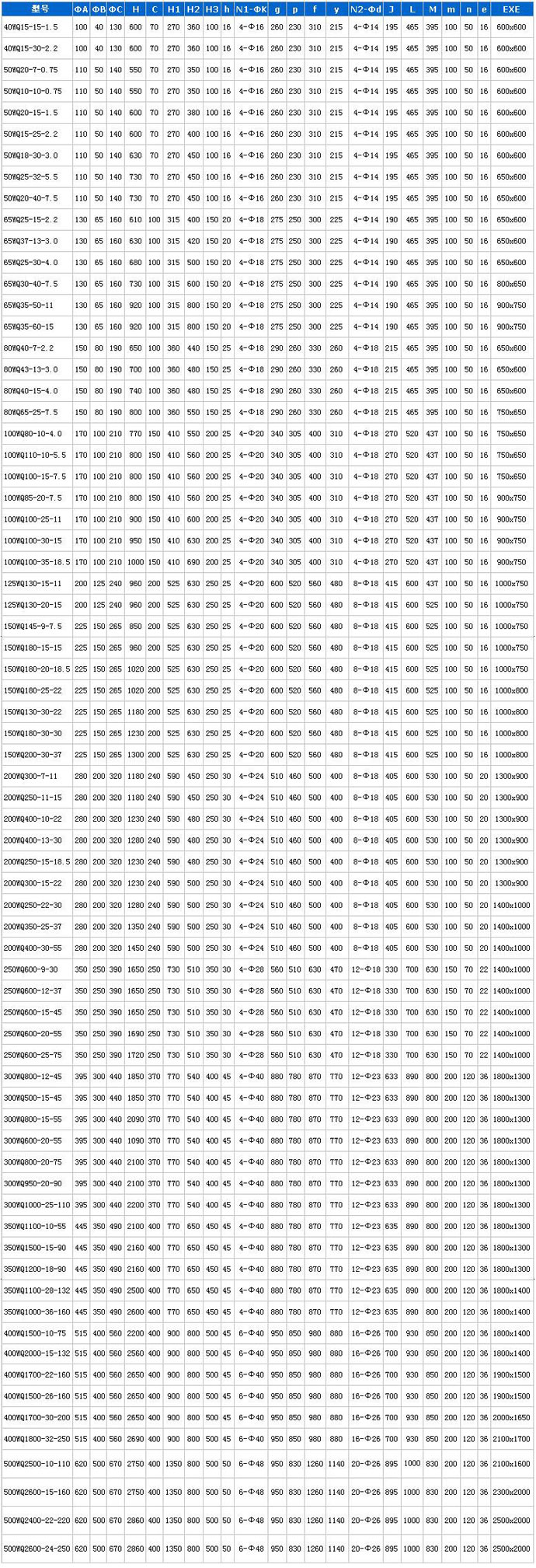

安装尺寸本数据仅供参考，请以实际订货为准！

---

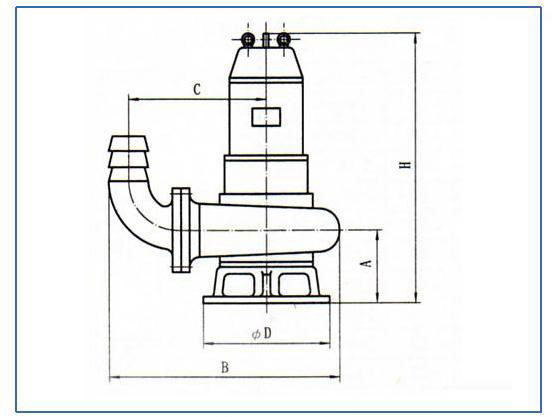

安装尺寸

型号	A	B	C	D	H
25QW8-22-1.1	110	305	195	190	410
32QW12-15-1.1	110	305	195	190	410
40QW15-15-1.5	120	340	215	240	600
40QW15-30-2.2	120	340	215	240	600
50QW20-7-0.75	125	370	225	240	550
50QW10-10-0.75	125	370	225	240	550
50QW20-15-1.5	120	345	215	240	600
50QW15-25-2.2	120	345	215	240	600
50QW18-30-3.0	125	370	225	240	630
50QW25-32-5.5	155	410	255	310	730
50QW20-40-7.5	155	410	255	240	730
65QW25-15-2.2	125	410	260	240	610
65QW37-13-3.0	125	410	260	240	630
65QW25-30-4.0	125	420	270	240	680
65QW30-40-7.5	155	450	290	310	730
65QW35-50-11	165	460	290	350	920
65QW35-60-15	165	460	290	350	920
80QW40-7-2.2	165	490	325	310	700
80QW43-13-3.0	165	445	295	310	740
80QW40-15-4.0	165	445	295	310	800
80QW65-25-7.5	165	490	325	310	770
100QW80-10-4.0	175	620	420	350	800
100QW110-10-5.5	185	650	420	350	800
100QW100-15-7.5	185	650	420	350	800
100QW85-20-7.5	185	650	420	350	800
100QW100-25-11	210	710	450	420	960
100QW100-30-15	225	740	485	420	950
100QW100-35-18.5	225	740	485	470	1000
125QW130-15-11	225	740	470	420	960
125QW130-20-15	225	740	470	420	960
150QW145-9-7.5	225	770	480	420	850
150QW180-15-15	225	780	480	470	960
150QW180-20-18.5	225	780	480	470	1020
150QW180-25-22	225	780	480	470	1020
150QW130-30-22	250	860	520	470	1180
150QW180-30-30	250	860	520	540	1230
150QW200-30-37	250	860	520	540	1300
200QW300-7-11	275	900	560	540	1130
200QW250-11-15	275	900	560	540	1130
200QW400-10-22	275	900	560	540	1200
200QW400-13-30	275	900	560	540	1250
200QW250-15-18.5	275	900	560	540	1200
200QW300-15-22	275	900	560	540	1200
200QW250-22-30	275	900	560	540	1250
200QW350-25-37	275	900	560	540	1350
200QW400-30-55	290	920	580	540	1400
250QW600-9-30	320	1100	650	540	1650
250QW600-12-37	320	1100	650	540	1650
250QW600-15-45	320	1080	650	540	1650
250QW600-20-55	320	1080	650	540	1650
250QW600-25-75	320	1100	650	540	1650
250QW800-12-45	320	1080	650	540	1650
300QW500-15-45	400	1200	800	600	2040
300QW800-15-55	400	1200	800	600	2040
300QW600-20-55	400	1200	800	600	2050
300QW800-20-75	400	1200	800	600	2100
300QW950-20-90	400	1200	800	600	2200
300QW1000-25-110	400	1200	800	600	2200
350QW1100-10-55	450	1350	950	600	1950
350QW1500-15-90	450	1350	950	600	2160
350QW1200-18-90	450	1350	950	600	2160
350QW1100-28-132	450	1350	950	600	2500
350QW1000-36-160	450	1350	950	600	2600
400QW1500-10-75	510	1480	1100	700	2100
400QW2000-15-132	510	1480	1100	700	2500
400QW1700-22-160	510	1480	1100	700	2600
400QW1500-26-160	510	1480	1100	700	2620
400QW1700-30-200	510	1480	1100	700	2550
400QW1800-32-250	510	1480	1100	700	2860

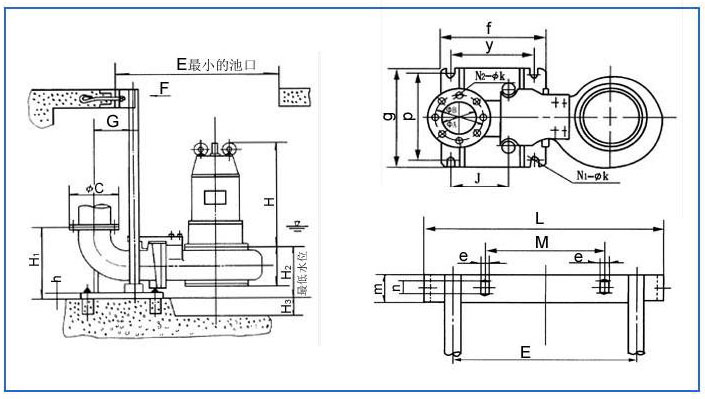

WQ固定潜水式无堵塞排污泵安装尺寸图

使用说明

---

维护保养

---

1. 电泵应有专人管理与使用，井定期检査电泵绕组与机壳之间的绝缘电阻是否正常。
2. 每次使用特别是用于较稠较粘的浆液后，应将电泵放入清水中运转数分钟，防止泵内留下沉积物，保证电泵的清洁。
3. 电泵如长时间不用时应将电泵从水中取出，不要长期浸泡在水中，以减少电机定子绕组受潮的机会，增加电泵的使用寿命。
4. 在常规状态下泵每使用300-500小时后应加注或更换油室中机油（10-?30号机油）使机械密封保持良好的润滑状态，提高机械密封的使用寿命。
5. 电泵拆卸、维修后，机壳组件必须经0.2MPa气密试验检査，以确保电机密封可靠。
6. 叶轮和泵体之间的密封环具有密封功能，如密封损坏将直接影响到泵的性能，必要时应更换。

注意事项

---

1. 潜水排污泵使用前应仔细检査电缆有否损坏，紧固件是否松动或脱落，泵在运输、存放、安装过程中有无变形或损坏。
2. 用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻，其值应不低于2兆欧，否则应对电机定子绕组进行干燥处理，干燥处理的温度不允许超过120℃。

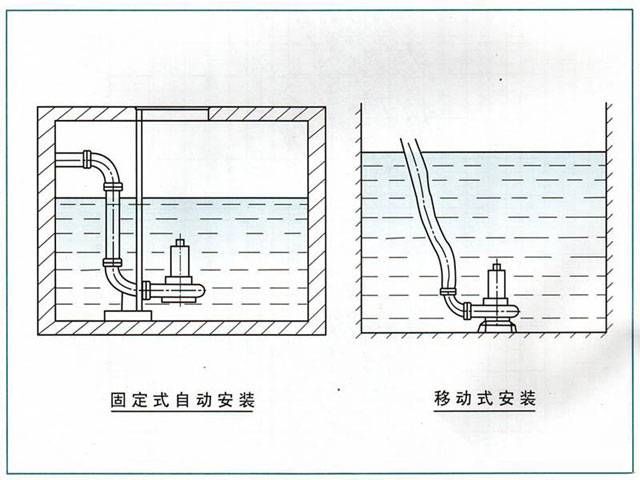

3. 该系列潜水污水泵的安装有固定式和移动式两种。当采用固定式自动安装时，应将链索分别穿进(偏离泵出水口，其连线应平行于泵出水口的)两个吊环螺钉或起吊板中上下起吊电泵。均匀缓慢地沿着导轨下滑，直到自动耦合到位。当采用移动式安装时，先将软管套好，用链索穿进两个吊环上下起吊电泵，注意切不能将电缆当作绳索使用，以免发生危险。
4. 泵接通后的旋转方向从进水口看为逆时针转动，如果电泵反转，只需将电缆线中的任何二根线对调一下接线位置即可。
5. 电泵的机壳地线必须严格按有关规程接妥，为了保证使用时人身安全，在电泵运行时，严禁在附近安装、人下水做?~或移动，以防万一电泵漏电而发生意外事故。
6. 电泵在无特殊情况必须配备全自动水泵控制柜，切勿直接挂电网或使用闸刀开关来接通电源，确保电泵正常运行。
7. 不得将电泵长期处于低扬程状态下运行（一般使用扬程不得低于额定扬程的60%)，最好能控制在建议使用扬程范围以内，以防电泵因超载而烧坏电机。
8. 无自循环冷却装置的泵严禁整体露出水面长期运行，以防电泵过热损坏。
